XIII. Analyse de réseaux – Guillaume Guex

1 Introduction

Jusqu’à présent, dans les jeux de données sur lesquels nous avons travaillé, nos individus (nos lignes) ont été caractérisés par leurs variables. Nous avons vu comment construire des distances entre ces individus et même les représenter en tant que points dans l’espace. Cependant, il nous manque un outil mathématique pour représenter des liens formels (ou leur absence) entre les individus.

L’analyse de réseaux propose de remédier à cela : ce qui nous intéresse dans ce cadre, ce sont les relations qui unissent (ou non) les individus. Ce paradigme permet de représenter de nombreux phénomènes : les réseaux sociaux, le trafic aérien, les relations entre les personnages d’un roman ou même les interactions entre les protéines de notre corps. L’analyse de réseaux se base sur une branche des mathématiques particulière : la théorie des graphes.

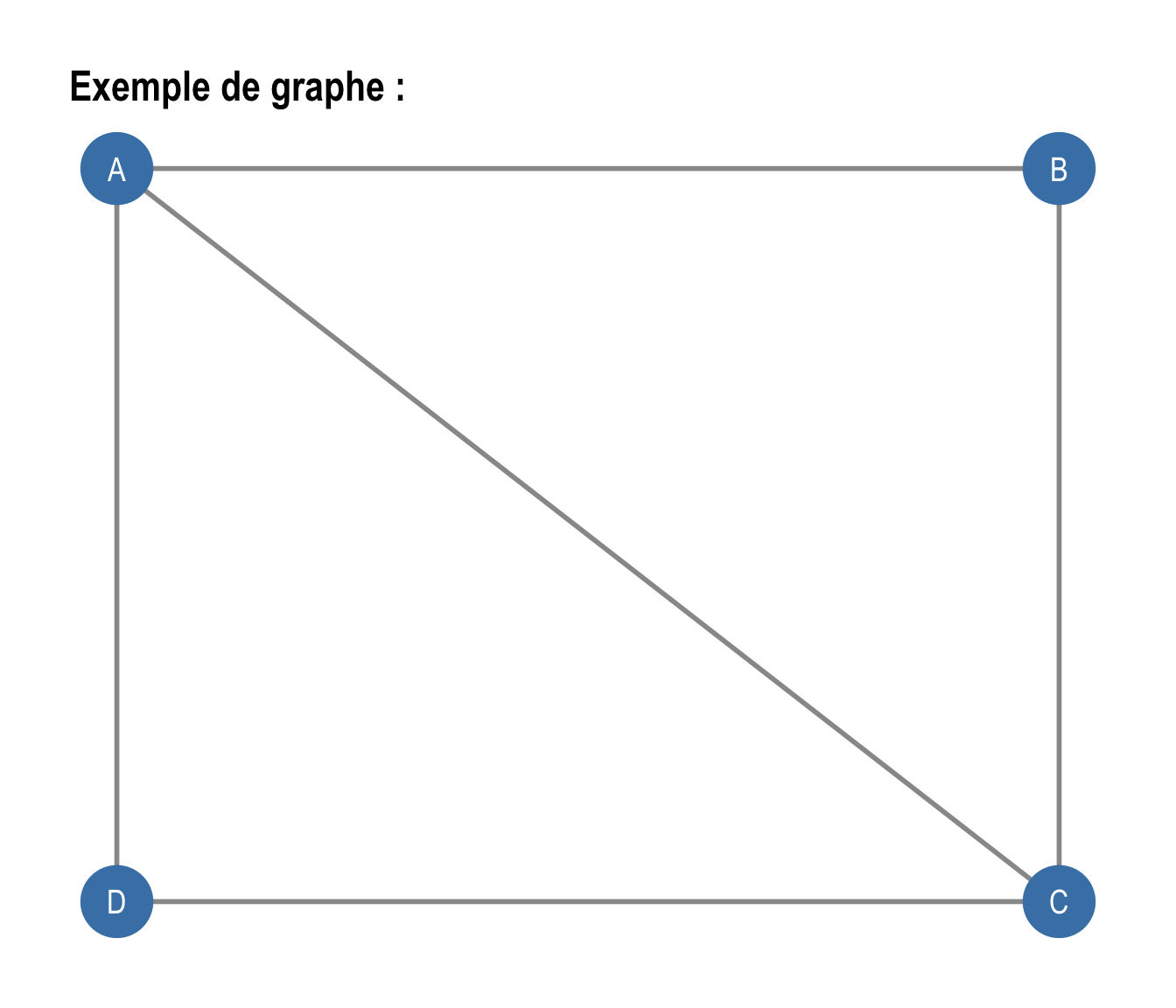

1.1 Définition d’un graphe

Un graphe, que l’on distingue d’un réseau par son côté abstrait (bien que cette distinction se perde), est une structure mathématique formelle composée de deux éléments fondamentaux :

Les nœuds (nodes ou certices en anglais) : ce sont les entités de notre réseau (des personnes, des villes, des ordinateurs, des mots, etc.).
Les arêtes (edges en anglais) : ce sont les connexions qui relient ces nœuds (une amitié, une route, un câble, une co-occurrence, etc.).

Il existe deux standards pour représenter un graphe de manière formelle :

La matrice d’adjacence : c’est un tableau carré où les lignes et les colonnes représentent les nœuds. Si deux nœuds sont connectés, on place un 1 à leur intersection. S’ils ne le sont pas, on place un 0 :

\[\begin{array}{c|cccc} & A & B & C & D \\ \hline A & 0 & 1 & 1 & 1 \\ B & 1 & 0 & 1 & 0 \\ C & 1 & 1 & 0 & 1 \\ D & 1 & 0 & 1 & 0 \\ \end{array}\]

La liste d’arêtes : c’est le format le plus courant en informatique (et celui préféré par le Tidyverse). Il s’agit d’un tableau à deux colonnes (source et cible) où chaque ligne représente un lien qui existe. Cette représentation prend moins de place en mémoire :

\[\begin{array}{cc} \textbf{Source (from)} & \textbf{Cible (to)} \\ \hline A & B \\ A & C \\ A & D \\ B & C \\ C & D \\ \end{array}\]

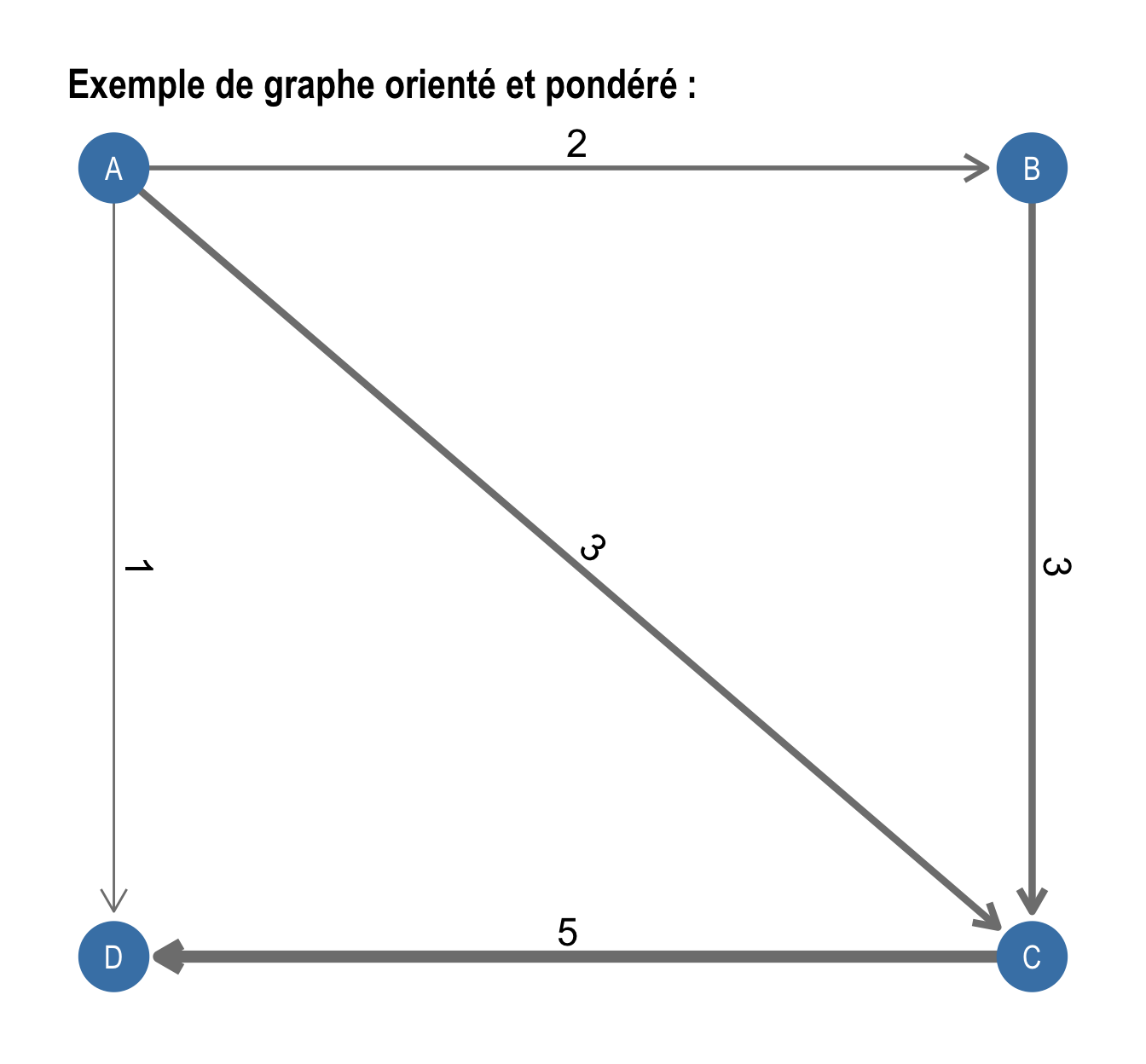

1.2 Graphes orientés et pondérés

Afin de modéliser certains phénomènes plus complexes, les arêtes d’un graphe peuvent posséder certaines caractéristiques :

Les arêtes peuvent être orientées : la relation est alors asymétrique. Par exemple, sur Instagram, A peut suivre B sans que B ne suive A. Les liens sont alors représentés par des flèches.
Les arêtes peuvent être pondérées : tous les liens n’ont pas la même importance. On peut attribuer un poids à chaque arête. Ce poids peut représenter une proximité (le nombre d’e-mails échangés entre deux collègues) ou une distance (le nombre de kilomètres entre deux villes).

Représenter mathématiquement les graphes orientés ne nécessite aucun changement dans la matrice d’adjacence ou la liste d’arêtes. En revanche, pour un graphe pondéré, la matrice d’adjacence va contenir les poids, et on doit ajouter une colonne “weight” à la liste d’arêtes.

2 Modélisation de graphes dans R

2.1 Présentation des bibliothèques

Historiquement, l’analyse de réseaux en R se faisait principalement avec le package igraph. C’est un moteur mathématique très puissant capable de gérer des réseaux de millions de nœuds. Cependant, sa syntaxe est particulière et s’éloigne de la logique du Tidyverse.

Pour pallier cela, nous utiliserons les packages suivants :

igraph : La bibliothèque logique sous-jacente. Nous ferons rarement appel à elle directement, mais elle peut parfois s’avérer utile.
tidygraph : Une surcouche qui permet d’utiliser la logique du Tidyverse sur des objets igraph. Cela nous permettra d’utiliser les fonctions qui nous sont familières (mutate(), filter()) directement sur les nœuds et les arêtes.
ggraph : L’équivalent de ggplot2 dédié exclusivement au dessin de graphes. Encore une fois, c’est une surcouche sur igraph (qui permet aussi de dessiner des graphes).

library(tidyverse)
library(igraph)
library(tidygraph)
library(ggraph)

2.2 Création d’un graphe à partir de données

Pour importer un réseau dans R avec tidygraph, il existe trois approches principales. Le choix de la méthode dépend directement de la manière dont vos données sont structurées.

Chacune de ces méthodes nous donne un objet de type tbl_graph et igraph, qui peut ensuite être utilisé dans plusieurs fonctions.

2.2.1 Approche A : À partir d’une liste d’arêtes

C’est le format le plus fréquent en informatique. On le retrouve typiquement lorsque l’on extrait des journaux de logs (qui a envoyé un mail à qui, qui a cliqué sur quel lien) ou des données de transactions.

Pour créer le graphe, on utilise la fonction as_tbl_graph() de tidygraph.

Graphe orienté et non-orienté : Par défaut, le graphe est considéré comme orienté. Pour avoir un graphe non-orienté, on ajoute directed = FALSE.
Ajouter du poids : Il suffit de rajouter une troisième colonne numérique. tidygraph va automatiquement détecter qu’il s’agit du poids de la relation.

# Création de la liste des arêtes pour un graphe pondéré. On ajoute une colonne "weight" (ex: nombre de messages échangés)
edges_df = data.frame(
  from = c("Alice", "Alice", "Bob"),
  to   = c("Bob", "Charlie", "Charlie"),
  weight = c(12, 2, 5)
)

# Création de l'objet de type graphe non-orienté et pondéré
graph_from_edges = as_tbl_graph(edges_df, directed = FALSE)
graph_from_edges

# A tbl_graph: 3 nodes and 3 edges
#
# An undirected simple graph with 1 component
#
# Node Data: 3 × 1 (active)
  name
  <chr>
1 Alice
2 Bob
3 Charlie
#
# Edge Data: 3 × 3
   from    to weight
  <int> <int>  <dbl>
1     1     2     12
2     1     3      2
3     2     3      5

2.2.2 Approche B : À partir d’une matrice d’adjacence

La matrice d’adjacence provient fréquemment de calculs statistiques intermédiaires. On peut la dériver à partir d’une matrice de dissimilarités (pour un graphe entre individus) ou à partir d’une matrice de corrélation (pour un graphe entre variables). C’est un format plus lourd que la liste d’arêtes, et il ne peut être utilisé que pour des graphes de petite à moyenne taille.

La fonction à utiliser est également as_tbl_graph(). Si le tableau d’entrée est strictement carré et possède des noms de lignes/colonnes identiques, la fonction comprend qu’il s’agit d’une matrice d’adjacence.

Notons que :

Si la matrice est symétrique, le graphe sera non-orienté.
Les valeurs à l’intérieur des cases (autres que 0 et 1) deviennent automatiquement le poids (weight) des liens.

# Création d'une matrice carrée de corrélation fictive entre 3 variables
adjacency_matrix = matrix(
  c(0, 0.8, 0.1,
    0.8, 0, 0.4,
    0.1, 0.4, 0),
  nrow = 3,
  dimnames = list(c("Var_A", "Var_B", "Var_C"), c("Var_A", "Var_B", "Var_C"))
)

# Opération fréquente de "cutoff"
adjacency_matrix[adjacency_matrix < 0.2] = 0

# Création de l'objet de type graphe non-orienté et pondéré
graph_from_adjacency = as_tbl_graph(adjacency_matrix, directed = FALSE)
graph_from_adjacency

# A tbl_graph: 3 nodes and 2 edges
#
# An unrooted tree
#
# Node Data: 3 × 1 (active)
  name
  <chr>
1 Var_A
2 Var_B
3 Var_C
#
# Edge Data: 2 × 3
   from    to weight
  <int> <int>  <dbl>
1     1     2    0.8
2     2     3    0.4

2.2.3 Approche C : La construction explicite (Nœuds + Liens)

Cette méthode est utilisée lorsque vos données sont stockées dans une base de données relationnelle avec deux tables distinctes : une table décrivant les individus (leurs attributs) et une table décrivant les relations.

Ici, on n’utilise plus as_tbl_graph() mais la fonction constructrice tbl_graph(), à laquelle on passe explicitement les deux tableaux. Dans la liste des arêtes, les colonnes from et to doivent contenir une clé d’identification unique des nœuds (ici name), que nous préciserons dans l’attribut node_key de tbl_graph() :

# Le tableau des nœuds avec des attributs (ex: le genre)
nodes_df = data.frame(
  name = c("Alice", "Bob", "Charlie"),
  genre = c("F", "M", "M")
)

# Le tableau des liens
edges_df = data.frame(
  from = c("Alice", "Alice", "Bob"),
  to   = c("Bob", "Charlie", "Charlie")
)

# Création de l'objet de type graphe orienté et non-pondéré
graph_from_db = tbl_graph(nodes = nodes_df, edges = edges_df, node_key="name", directed = TRUE)
graph_from_db

# A tbl_graph: 3 nodes and 3 edges
#
# A directed acyclic simple graph with 1 component
#
# Node Data: 3 × 2 (active)
  name    genre
  <chr>   <chr>
1 Alice   F
2 Bob     M
3 Charlie M
#
# Edge Data: 3 × 2
   from    to
  <int> <int>
1     1     2
2     1     3
3     2     3

3 Création du graphe entre les anglicismes

3.1 Jeu de données

Nous allons utiliser ici le jeu de données de sociolinguistique pour construire un graphe entre les anglicismes présents. On commence par charger le jeu de données :

socioling_df = read_csv("data/sociolinguistique_v2.csv")

Rows: 113 Columns: 61
── Column specification ────────────────────────────────────────────────────────
Delimiter: ","
chr  (12): acc_mode, acc_exclu, acc_accept, acc_enrich, acc_suppr, acc_menac...
dbl  (47): id, annee, duree, duree_num, Hashtag, Design, Selfie, Pull-over, ...
dttm  (2): h_deb, h_fin

ℹ Use `spec()` to retrieve the full column specification for this data.
ℹ Specify the column types or set `show_col_types = FALSE` to quiet this message.

On garde uniquement les colonnes de Hashtag à Craft, que l’on met en ligne car il s’agit maintenant de nos individus

socioling_df = socioling_df %>%
  select(Hashtag:Craft)

3.2 Création du graphe via une matrice d’adjacence

Nous allons utiliser ici l’approche B pour construire notre graphe, c’est-à-dire à partir d’une matrice d’adjacence. Comme nous l’avons vu, il est possible de créer ces matrices d’adjacence à partir de matrices de similarité ou dissimilarité, en fixant un seuil à partir duquel les objets sont reliés ou non.

Ici, nous allons construire la matrice de similarité entre les anglicismes de la manière suivante : si une personne connait deux anglicismes, on ajoute alors 1 au lien qui les unis, si une personne ignore deux anglicismes, on ajoute également 1. Cela s’appelle la similarité d’appariement simple, que l’on peut construire avec un calcul matriciel simple :

socioling_mat = as.matrix(socioling_df)
similarity_mat =
  t(socioling_mat) %*% socioling_mat +
  t(1-socioling_mat) %*% (1-socioling_mat)

On observe les 10 premières lignes et colonnes :

similarity_mat[1:5, 1:5]

          Hashtag Design Selfie Pull-over Parking
Hashtag       113     76     87        67      71
Design         76    113     82        66      82
Selfie         87     82    113        77      89
Pull-over      67     66     77       113      77
Parking        71     82     89        77     113

Il s’agit maintenant d’éliminer certaine arêtes, pour ne garder que les liens les plus significatifs. On va définir notre limite comme étant le quantile 75% des valeurs trouvées dans la table :

q75 = quantile(similarity_mat)[4]
q75

75%
 78

On construit maintenant notre matrice d’adjacence pondérée :

adjacency_mat = similarity_mat
diag(adjacency_mat) = 0 # Pas de boucles sur les nœuds
adjacency_mat[adjacency_mat < q75] = 0 # Élimination des arêtes trop "faibles"

Et notre graphe et ainsi le suivant :

anglicism_graph = as_tbl_graph(adjacency_mat, directed = FALSE)
anglicism_graph

# A tbl_graph: 39 nodes and 179 edges
#
# An undirected simple graph with 1 component
#
# Node Data: 39 × 1 (active)
   name
   <chr>
 1 Hashtag
 2 Design
 3 Selfie
 4 Pull-over
 5 Parking
 6 News
 7 Coach
 8 Meeting
 9 Football
10 Cool
# ℹ 29 more rows
#
# Edge Data: 179 × 3
   from    to weight
  <int> <int>  <dbl>
1     1     3     87
2     1    15     80
3     1    26     80
# ℹ 176 more rows

Note

Si l’on avait obtenu des nœuds isolés, on aurait pu les éliminer de la manière suivante :

anglicism_graph = anglicism_graph %>%
  activate(nodes) %>% # On "active" les nœuds
  filter(!node_is_isolated()) # On enlève les nœuds isolés

4 Visualisations avec `ggraph`

La première chose que nous pouvons faire avec les graphes, c’est de les représenter. Pour cela, le package ggraph (https://ggraph.data-imaginist.com/) est très utile : il permet d’utiliser la même grammaire que ggplot2 (les geom_, les aes(), les theme()), mais s’applique sur des objets de type graphe. Il suffit d’apprendre le nom des nouvelles géométries dédiées aux graphes, mais la logique reste identique.

4.1 Introduction aux Layouts

Un problème majeur lorsque l’on affiche un graphe, c’est qu’il faut arriver à placer les points. En effet, les nœuds d’un réseau n’ont pas de coordonnées naturelles, il s’agit ainsi de les définir.

C’est ici qu’intervient le layout : ce dernier consiste en un algorithme qui calcule des coordonnées pour chaque nœud en fonction de la structure du graphe, afin de rendre le dessin lisible.

Il existe des dizaines de layouts possibles, voici les plus fréquents :

layout = "circle" : place tous les nœuds en cercle. Parfait pour les petits graphes avec peu de liens.
layout = "fr" (Fruchterman-Reingold) : ce layout simule des ressorts entre les nœuds liés (qui s’attirent) et une force magnétique entre tous les nœuds (qui se repoussent).
layout = "kk" (Kamada-Kawai) : Un autre algorithme “physique”, très bon pour équilibrer les distances, souvent plus symétrique que le "fr" sur les graphes de taille moyenne.
layout = "manual" : permet de placer manuellement les points en donnant les coordonnées x et y des nœuds (ces coordonnées doivent être dans les attributs des nœuds).

Attention cependant, les algorithmes “physiques” commencent par des positions aléatoires des nœuds avant de faire agir les forces. Pour fixer le hasard et avoir un document reproductible, vous devez utiliser set.seed() avant de dessiner un graphe.

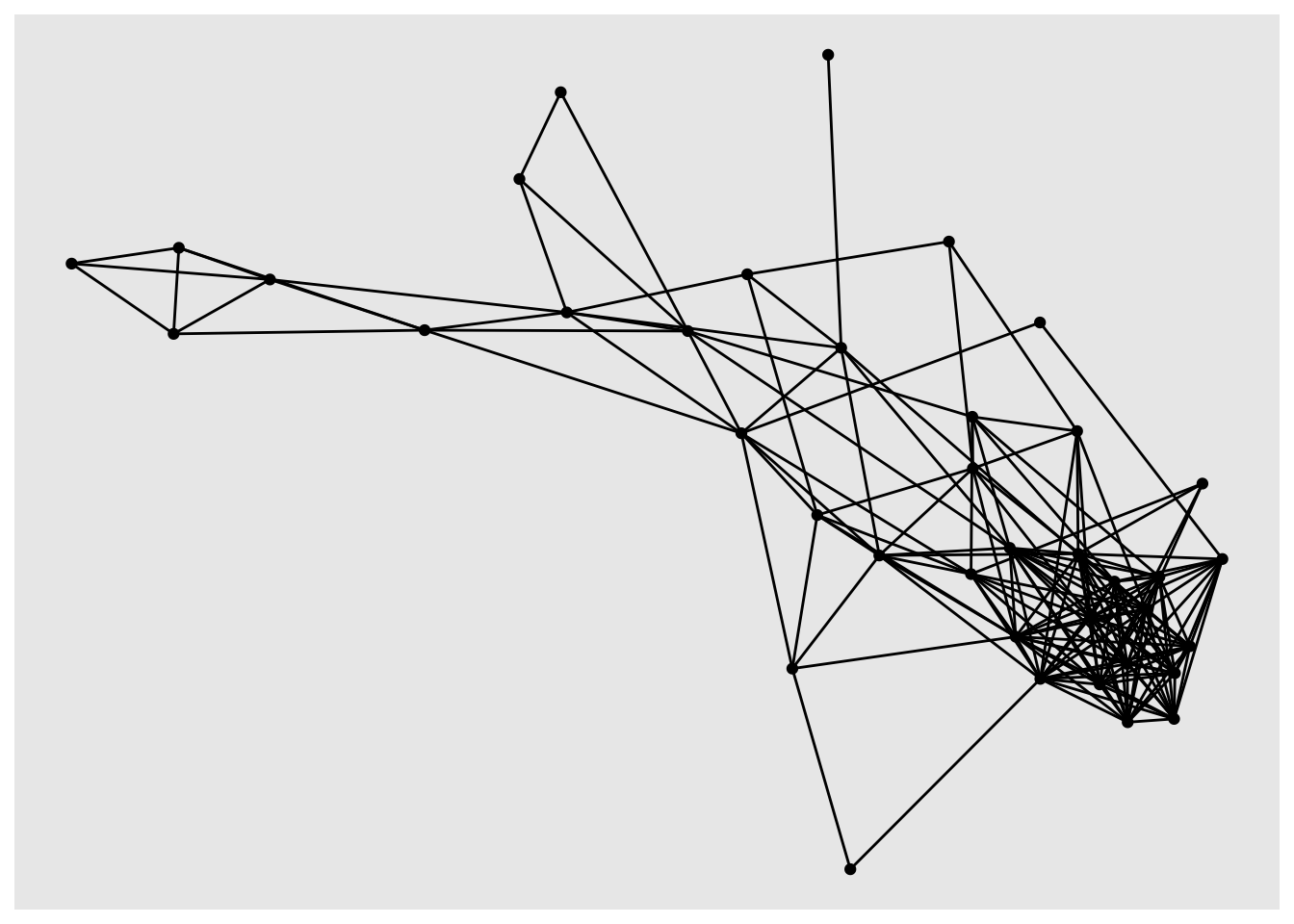

Commençons par un visuel simple sur notre graphe des anglicismes :

# On fixe la seed
set.seed(2026)
# On initialise le graphique (similaire à ggplot())
ggraph(anglicism_graph, layout = "fr") +
  # On ajoute la géométrie des arêtes (les lignes)
  geom_edge_link() +
  # On ajoute la géométrie des nœuds (les points)
  geom_node_point()

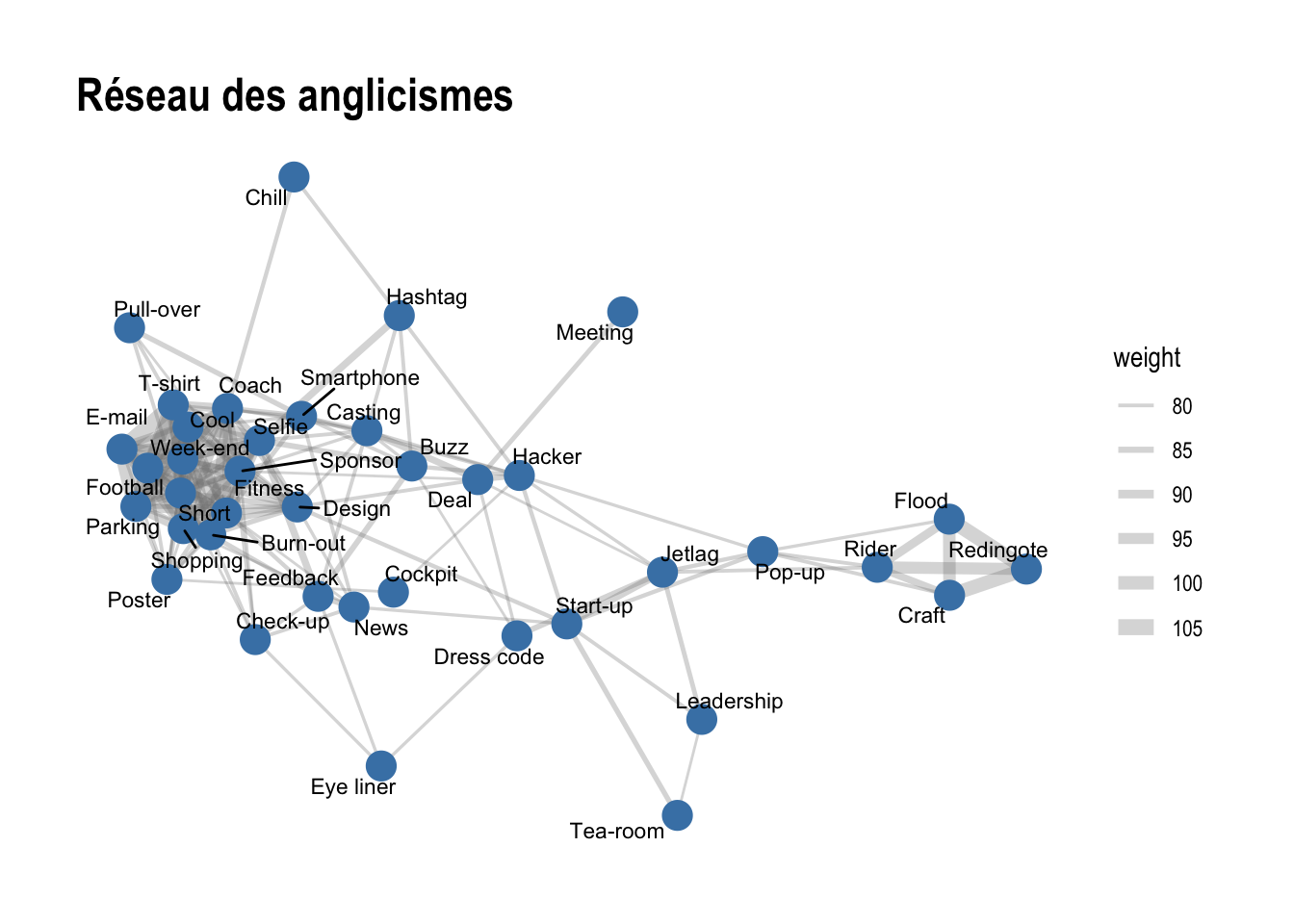

4.2 Personnalisation

Ce premier jet est difficilement lisible. Nous allons utiliser ici une grammaire similaire à ggplot2 (par exemple aes()) pour améliorer l’apparence visuelle de notre graphe.

Plus spécifiquement, nous allons :

Donner une épaisseur aux arêtes (avec edge_width) à partir de la colonne weight (le nombre personnes avec le même rapport - connu ou inconnu - à cette paire d’anglicimes).
Ajouter de la transparence (alpha) aux lignes pour ne pas écraser les points.
Ajouter le nom des anglicismes avec geom_node_text(). L’option repel = TRUE est nécessaire pour éviter que les labels se chevauchent.

ggraph(anglicism_graph, layout = "fr") +
  geom_edge_link(aes(edge_width = weight), alpha=0.3, color="gray50") +
  geom_node_point(size=5, color="steelblue") +
  # Ajout du texte sur les nœuds
  geom_node_text(aes(label = name), repel = TRUE, size = 3) +
  # Taille maximale et minimale des arêtes
  scale_edge_width(range = c(0.5, 3)) +
  # Titre
  labs(title = "Réseau des anglicismes") +
  # Thème général
  theme_graph()

5 Les mesures de centralité

L’affichage d’un réseau peut être intéressant lorsque celui-ci est de taille raisonnable, mais cette approche reste limitée pour en comprendre la structure. Afin de l’analyser, il existe plusieurs mesures ou indices que l’on peut calculer pour comprendre comment notre réseau est constitué.

Pour cela, il existe deux principaux types d’indicateurs :

Les indices globaux : ils décrivent le réseau dans son ensemble. On peut s’intéresser à la densité du réseau (le nombre de liens existants), son diamètre (le plus long plus court chemin), ou le nombre moyen de voisins. Ces mesures servent principalement à comparer des réseaux entre eux, ce que nous n’allons pas faire ici.
Les indices locaux (sur les nœuds ou les arêtes) : ils attribuent un score à chaque nœud ou chaque arête selon sa position structurelle. Les principaux indices ici sont ceux qu’on appelle les mesures de centralité.

La “centralité” d’un nœud ou d’une arête n’est pas un concept formellement unique et il existe plusieurs manières de la concevoir. En réalité, il existe plusieurs mesures de centralité qui permettent de capturer différents aspects de la “centralité” de ces objets. On peut en obtenir une liste exhaustive avec ?centrality, mais nous allons nous concentrer ici sur les principales mesures de centralité sur les nœuds :

La centralité de degré (degree) : C’est la mesure la plus simple. On compte le nombre de voisins directs d’un nœud. Dans notre cas, c’est la popularité immédiate (combien de personnes connaissent ou ne connaissent pas l’anglicisme ?).
La centralité d’intermédiarité (betweenness) : Elle mesure à quel point un nœud se trouve sur les chemins les plus courts qui relient tous les autres couples de nœuds du réseau. Elle met en valeur les “nœuds ponts”, qui permettent de relier plusieurs parties du réseau entre elles.
La centralité de proximité (closeness) : Elle calcule l’inverse de la somme des distances de ce nœud à tous les autres. Un nœud avec une forte proximité est structurellement “proche” de tout le monde et peut diffuser une information très rapidement dans le réseau.

Avertissement

Attention, car certaines de ces mesures nécessitent que le graphe soit constitué d’une seule composante connexe (qu’il n’y ait pas de groupes de nœuds complètement séparés). Si ce n’est pas le cas, il est possible d’extraire la composante principale avec le code suivant :

main_graph = anglicism_graph %>%
  mutate(componant = group_components()) %>%
  filter(componant == 1)

5.1 Application

5.1.1 Calculs des centralités

La librairie tidygraph permet de calculer aisément ces indicateurs à l’aide de mutate(), en combinant les fonctions natives du moteur mathématique. Ces mesures sont stockées directement dans un objet de type graphe, dans la partie concernant les nœuds du graphe :

anglicism_graph = anglicism_graph %>%
  activate(nodes) %>%
  mutate(
    degree = centrality_degree(),
    betweenness = centrality_betweenness(),
    closeness = centrality_closeness()
  )
anglicism_graph

# A tbl_graph: 39 nodes and 179 edges
#
# An undirected simple graph with 1 component
#
# Node Data: 39 × 4 (active)
   name      degree betweenness closeness
   <chr>      <dbl>       <dbl>     <dbl>
 1 Hashtag        5      15.7     0.0119
 2 Design        16     103.      0.0149
 3 Selfie        18      37.4     0.0137
 4 Pull-over      4       0.125   0.0105
 5 Parking       14       1.62    0.0127
 6 News           7      27.2     0.0127
 7 Coach         17      31.5     0.0133
 8 Meeting        1       0       0.00901
 9 Football      14       1.62    0.0127
10 Cool          15       3.69    0.0130
# ℹ 29 more rows
#
# Edge Data: 179 × 3
   from    to weight
  <int> <int>  <dbl>
1     1     3     87
2     1    15     80
3     1    26     80
# ℹ 176 more rows

On peut ensuite extraire un classement des nœuds selon la mesure choisie :

# On extrait le tibble des nœuds
centralities_df = anglicism_graph %>%
  activate(nodes) %>%
  as_tibble()

# On affiche le classement selon la centralité d'intermédiarité
degree_ranking = centralities_df %>%
  select(name, degree) %>%
  arrange(desc(degree))
degree_ranking

# A tibble: 39 × 2
   name     degree
   <chr>     <dbl>
 1 Selfie       18
 2 Sponsor      18
 3 Coach        17
 4 Short        17
 5 Burn-out     17
 6 Design       16
 7 Fitness      16
 8 Cool         15
 9 T-shirt      15
10 Shopping     15
# ℹ 29 more rows

Note

Si vous regardez l’aide sur les centralités, on peut voir que la plupart de ces mesures possèdent un argument weights, pour prendre en compte les poids des arêtes. Cependant, attention, ces poids peuvent représenter deux quantités opposées : des proximités ou des distances.

Dans notre réseau d’anglicismes, il s’agit de proximités (le nombre de personnes ayant le même rapport à cette paire d’anglicismes), et l’on peut construire un poids de type distance en prenant (par exemple) l’inverse de cette quantité :

anglicism_graph = anglicism_graph %>%
  activate(edges) %>%
  mutate(inv_weight = 1/weight)
anglicism_graph

# A tbl_graph: 39 nodes and 179 edges
#
# An undirected simple graph with 1 component
#
# Edge Data: 179 × 4 (active)
    from    to weight inv_weight
   <int> <int>  <dbl>      <dbl>
 1     1     3     87     0.0115
 2     1    15     80     0.0125
 3     1    26     80     0.0125
 4     1    27     80     0.0125
 5     1    35     80     0.0125
 6     2     3     82     0.0122
 7     2     5     82     0.0122
 8     2     6     79     0.0127
 9     2     7     83     0.0120
10     2     9     84     0.0119
# ℹ 169 more rows
#
# Node Data: 39 × 4
  name    degree betweenness closeness
  <chr>    <dbl>       <dbl>     <dbl>
1 Hashtag      5        15.7    0.0119
2 Design      16       103.     0.0149
3 Selfie      18        37.4    0.0137
# ℹ 36 more rows

Certains indices attendent des poids de type proximité (degré, pagerank) et d’autres attendent des poids de type distance (intermédiarité, proximité). Avant d’utiliser une mesure, il faut bien regarder dans l’aide quel type de poids est attendu.

Ainsi, si nous avions voulu nos centralités en version pondérée, il aurait fallu faire :

anglicism_w_graph = anglicism_graph %>%
  activate(nodes) %>%
  mutate(
    degree = centrality_degree(weights=weight),
    betweenness = centrality_betweenness(weights=inv_weight),
    closeness = centrality_closeness(weights=inv_weight),
  )
anglicism_w_graph

# A tbl_graph: 39 nodes and 179 edges
#
# An undirected simple graph with 1 component
#
# Node Data: 39 × 4 (active)
   name      degree betweenness closeness
   <chr>      <dbl>       <dbl>     <dbl>
 1 Hashtag      407        20       0.998
 2 Design      1316       137       1.23
 3 Selfie      1565        80       1.15
 4 Pull-over    321         0       0.869
 5 Parking     1286         9       1.07
 6 News         558        16.5     1.04
 7 Coach       1458        36.5     1.11
 8 Meeting       82         0       0.735
 9 Football    1242         0       1.07
10 Cool        1357         0       1.10
# ℹ 29 more rows
#
# Edge Data: 179 × 4
   from    to weight inv_weight
  <int> <int>  <dbl>      <dbl>
1     1     3     87     0.0115
2     1    15     80     0.0125
3     1    26     80     0.0125
# ℹ 176 more rows

Que l’on aurait pu explorer en créant le tibble correspondant :

w_centralities_df = anglicism_w_graph %>%
  activate(nodes) %>%
  as_tibble()

5.1.2 Représentation graphique

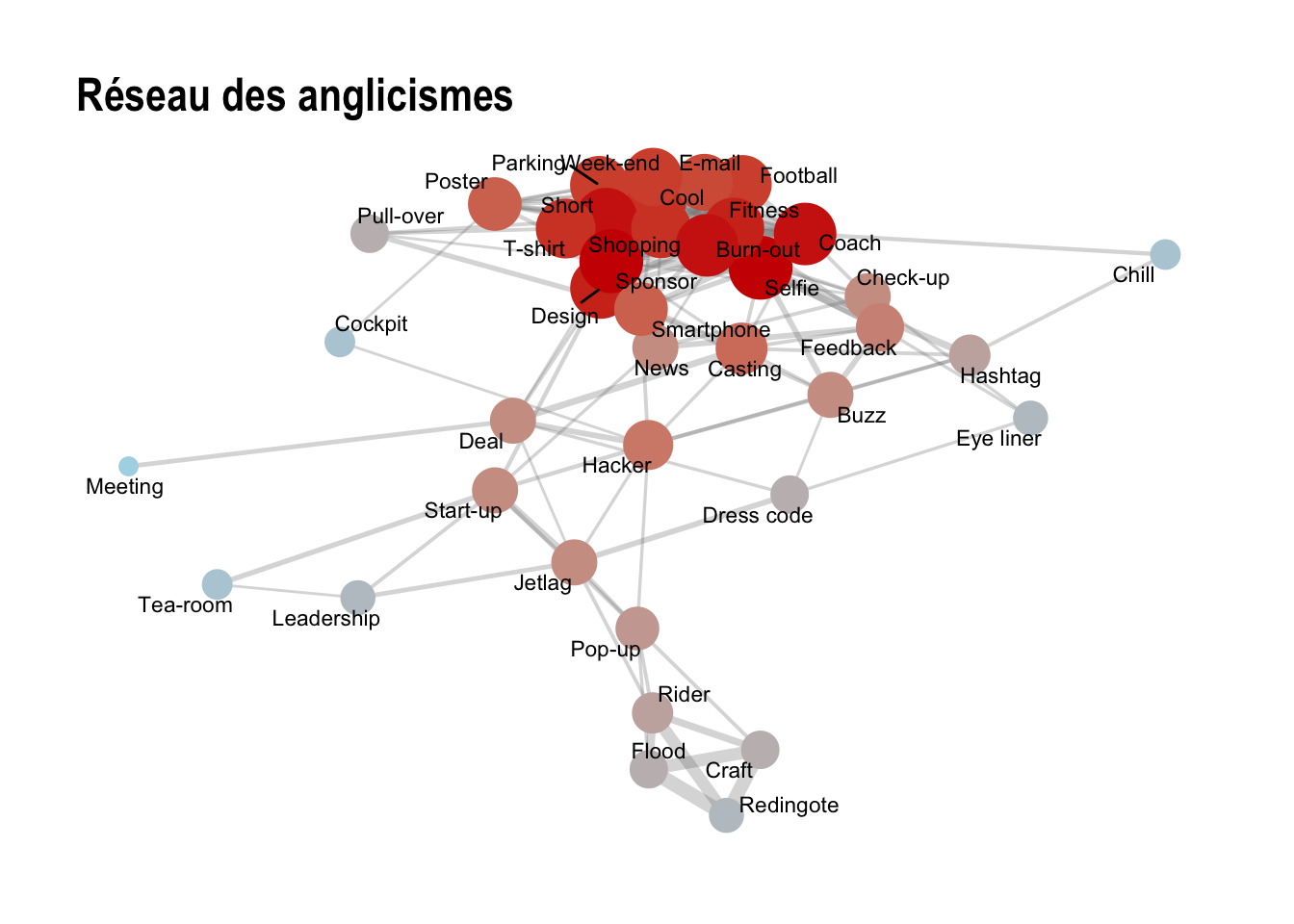

Utilisons maintenant les degrés (non-pondérés) pour modifier l’esthétique de notre réseau. La taille et la couleur des nœuds refléteront directement ce score d’influence globale :

ggraph(anglicism_graph, layout = "fr") +
  geom_edge_link(aes(edge_width = weight), alpha=0.3, color="gray50") +
  # La taille et la couleur des nœuds dépendent des degrés
  geom_node_point(aes(size = degree, color = degree)) +
  geom_node_text(aes(label = name), repel = TRUE, size = 3) +
  # Personnalisation des couleurs des nœuds
  scale_color_gradient(low = "lightblue", high = "red3") +
  # Taille maximale et minimale des nœuds
  scale_size(range = c(3, 11)) +
  scale_edge_width(range = c(0.5, 3)) +
  labs(title = "Réseau des anglicismes") +
  theme_graph() +
  # Suppression de la légende
  theme(legend.position = "none")

6 Détection de communautés

Un des autres aspects de l’étude de la structure du graphe est de voir s’il existe des groupes naturels parmi les différents nœuds. En théorie des graphes, on appelle ces groupes des communautés. De manière similaire à la variance intra-classe et inter-classes, l’objectif est de regrouper les nœuds de telle sorte qu’il y ait beaucoup de liens à l’intérieur d’un groupe, et très peu de liens entre les groupes.

6.1 La Modularité et la méthode de Louvain

Pour trouver la meilleure partition possible, il faut une fonction objectif à optimiser. Dans les réseaux, ce score s’appelle la Modularité (souvent notée \(Q\)).

Cette dernière compare le nombre de liens à l’intérieur d’un groupe avec le nombre de liens entre les communautés. La modularité prend des valeurs entre -1/2 et 1 :

Si \(Q\) est proche de -1/2 : Il y a de nombreux liens entre les communautés et peu à l’intérieur de ces dernières.
Si \(Q\) est proche de 0 : Il y a autant de liens entre les communautés qu’à l’intérieur.
Si \(Q\) s’approche de 1 : Il y a de nombreux liens dans les communautés et peu entre ces dernières.

Les algorithmes de détection de communautés, comme la méthode de Louvain que nous appliquerons dans la section suivante, vont tester des milliers de combinaisons en déplaçant les nœuds d’un groupe à l’autre, et s’arrêteront lorsqu’ils auront trouvé le score de modularité \(Q\) maximum. Notons que cette méthode, contrairement à la plupart des méthodes de clustering que nous avons vues, ne nécessite pas d’indiquer un nombre de groupes en amont : elle va trouver un nombre optimal de communautés elle-même.

6.2 Application

Appliquons cela au réseau des anglicismes. Le package tidygraph nous offre plusieurs algorithmes via les fonctions group_*(), comme par exemple group_louvain() pour utiliser la méthode de Louvain. Cette fonction peut s’utiliser comme une mesure de centralité, à l’intérieur de mutate() :

anglicism_graph = anglicism_graph %>%
  activate(nodes) %>%
  mutate(community = as.factor(group_louvain(weights=weight))) # On utilise les poids (attractions) des arêtes
anglicism_graph

# A tbl_graph: 39 nodes and 179 edges
#
# An undirected simple graph with 1 component
#
# Node Data: 39 × 5 (active)
   name      degree betweenness closeness community
   <chr>      <dbl>       <dbl>     <dbl> <fct>
 1 Hashtag        5      15.7     0.0119  2
 2 Design        16     103.      0.0149  1
 3 Selfie        18      37.4     0.0137  1
 4 Pull-over      4       0.125   0.0105  2
 5 Parking       14       1.62    0.0127  1
 6 News           7      27.2     0.0127  4
 7 Coach         17      31.5     0.0133  1
 8 Meeting        1       0       0.00901 2
 9 Football      14       1.62    0.0127  1
10 Cool          15       3.69    0.0130  1
# ℹ 29 more rows
#
# Edge Data: 179 × 4
   from    to weight inv_weight
  <int> <int>  <dbl>      <dbl>
1     1     3     87     0.0115
2     1    15     80     0.0125
3     1    26     80     0.0125
# ℹ 176 more rows

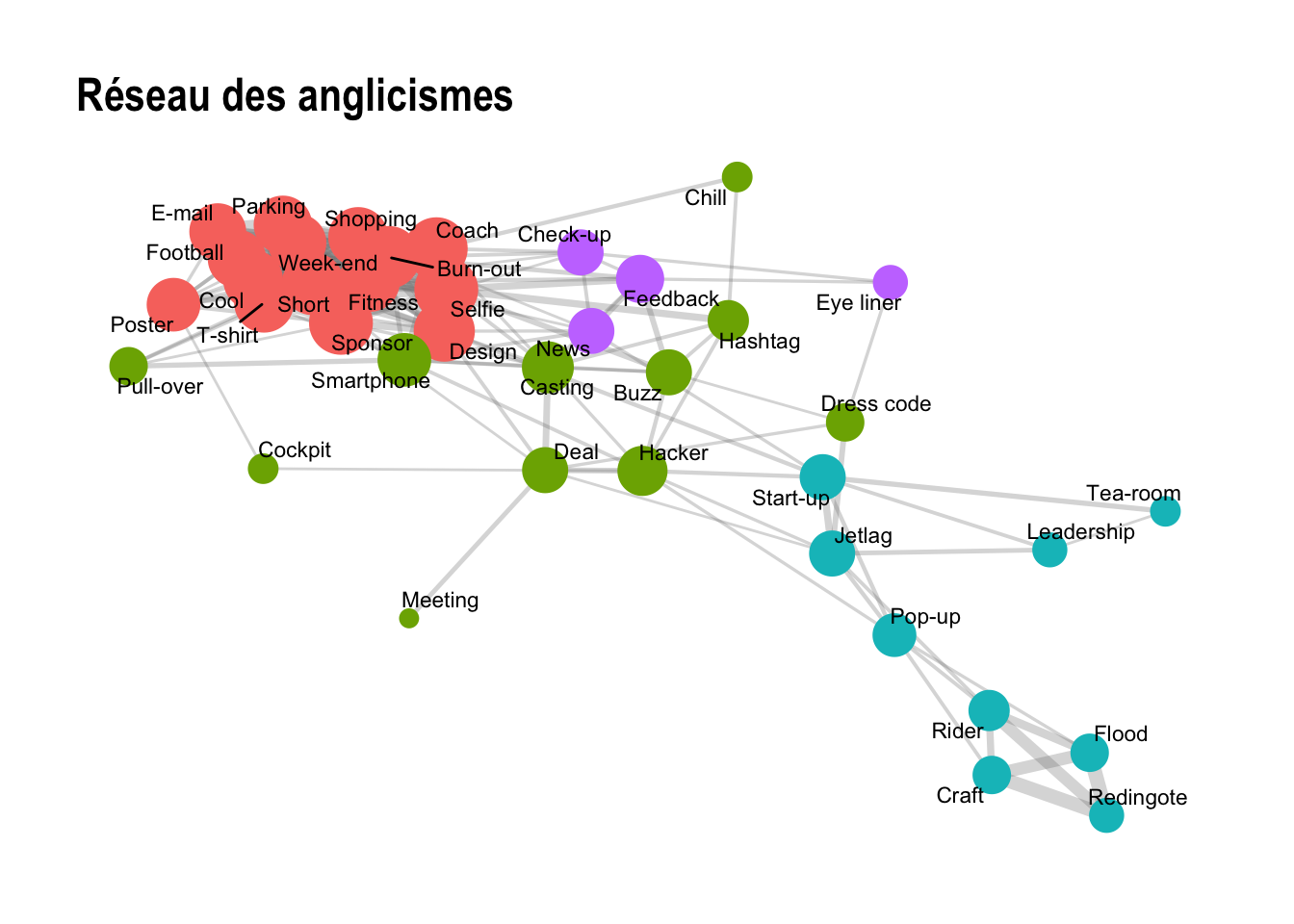

L’algorithme a séparé notre graphe en 4 communautés. On peut les visualiser sur le graphe que nous avons construit précédemment :

ggraph(anglicism_graph, layout = "fr") +
  geom_edge_link(aes(edge_width = weight), alpha=0.3, color="gray50") +
  # La taille dépend de pagerank, la couleur par rapport à la communauté
  geom_node_point(aes(size = degree, color = community)) +
  geom_node_text(aes(label = name), repel = TRUE, size = 3) +
  scale_size(range = c(3, 11)) +
  scale_edge_width(range = c(0.5, 3)) +
  labs(title = "Réseau des anglicismes") +
  theme_graph() +
  theme(legend.position = "none")

Comme la détection de communautés s’apparente fortement à une méthode de clustering sur les nœuds d’un graphe, nous pouvons utiliser les méthodes de comparaison vues dans ce chapitre pour étudier les liens entre ces communautés et des variables initialement présentes dans le jeu de données (tests du chi2 et F-ratio, coefficient AMI, etc.).
